struct 内存对齐

struct 的内存结构

在学习 Objective-C Blocks 的时候，有这样一段代码：

struct __main_block_impl_0 {
  struct __block_impl impl;
  struct __main_block_desc_0* Desc;
  __main_block_impl_0(void *fp, struct __main_block_desc_0 *desc, int flags=0) {
    impl.isa = &_NSConcreteStackBlock;
    impl.Flags = flags;
    impl.FuncPtr = fp;
    Desc = desc;
  }
};
static void __main_block_func_0(struct __main_block_impl_0 *__cself) {

        printf("Block\n");
    }

static struct __main_block_desc_0 {
  size_t reserved;
  size_t Block_size;
} __main_block_desc_0_DATA = { 0, sizeof(struct __main_block_impl_0)};
int main(int argc, const char * argv[]) {
    void (*blk)(void) = ((void (*)())&__main_block_impl_0((void *)__main_block_func_0, &__main_block_desc_0_DATA));
    ((void (*)(__block_impl *))((__block_impl *)blk)->FuncPtr)((__block_impl *)blk);
    return 0;
}

我对类似 (__block_impl *)blk 这样的类型转换很是不解，为啥能把一个 __main_block_impl_0 类型转成 __block_impl 类型呢？后来深入研究后才想起来，这原来是利用的 struct 的内存结构和内存对齐。

struct 是一种简单的数据结构，能够把各种不同类型的数据聚合在一起。

在 C/C++ 中，struct 的数据结构具有内存连续性的特点。这意味着 struct 中所有的成员在内存中存储的位置是连续的。但连续并不代表它们是紧挨着的。例如下面这个 struct，打印一下各个成员的内存地址：

struct S {
    short s;
    int i;
    double d;
};

int main() {
    S s = {};
    cout << &s << endl;
    cout << &s.s << endl;
    cout << &s.i << endl;
    cout << &s.d << endl;
    cout << sizeof(s) << endl;
}

// output:
// 0x16f9771c0
// 0x16f9771c0
// 0x16f9771c4
// 0x16f9771c8
// 16

struct 的起始地址和其第一个成员的地址一致，都是 0x16f9771c0 。第二个成员 i 为 int 类型，需要占用 4 个字节，地址相对于 struct 起始地址偏移了 4 个字节。第三个成员 d 是 double 类型，需要占用 8 个字节，地址相对于 struct 起始地址偏移了 8 个字节。而 d 是 struct 最后一个成员，地址偏移量 8 个字节加上本身占用了 8 个字节，加一起正好等于 struct 占用的全部内存大小。

struct 各成员的内存地址偏移是有一定规律的，这个规律称为内存对齐。

为什么需要内存对齐

内存对齐是为了提高内存的访问速度，减少 CPU 访问内存的次数。CPU 访问内存时并不是一个字节一个字节地访问，而是以字长(word size)为单位访问。例如 32 位 CPU 的字长是 4 个字节，其访问内存的单位也是四个字节。

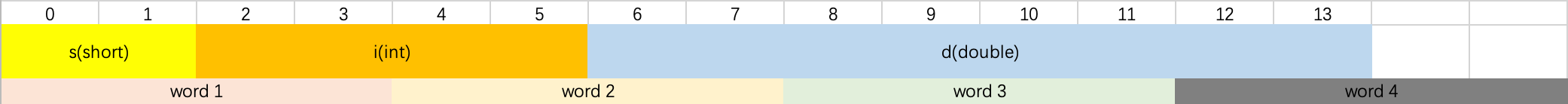

以上面的 struct S 为例，如果不进行内存对齐，而是让成员之间首尾紧挨在一起的话，那么其内存结构是这样的：

总共占用 2 + 4 + 8 = 14 个字节。在已知 struct 起始地址，也就是上图中位置为 0 的地址的情况下，CPU 想要访问成员 i 的话需要跨两个字长，也就是需要两次访问。访问结束后将两次访问的数据拼在一起才能得到成员 i 的完整数据。

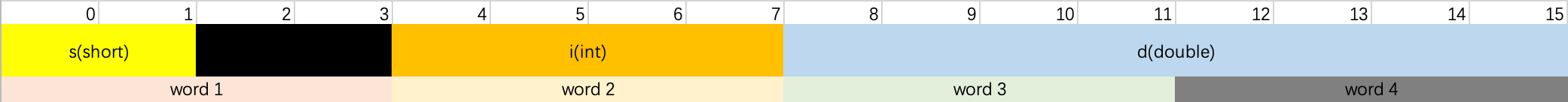

但如果进行内存对齐的话，结构体的内存结构是这样的：

其中黑色块是为了内存对齐而偏移的字节，其中不存储成员数据。这时候访问成员 i 的话，就只需要一次访问就能够获取成员 i 的全部数据了。

因此进行内存对齐能够有效减少内存访问次数，提高性能。但这也是个典型的空间换时间的场景，因为中间有很多填充字节并没有存储真实数据。

内存对齐的规则

如果一个变量的内存地址正好位于它长度的整数倍，就被称作自然对齐。

struct 内存对齐原则：

• struct 的起始地址要能被其成员中最宽（占用字节数最多）的基本数据类型整除；
• struct 的大小(size)也要能被其成员中最宽的基本类型整除；
• struct 中每个成员的地址相对于 struct 起始地址的偏移必须是自然对齐的。

前面定义的 struct S 就符合这些规则。首先 short 类型的成员 s 的起始地址偏移量为 0，是第一个成员。第二个成员 i 是 int 类型，需要 4 个字节，因此自然对齐需要的偏移量是 4。最后一个成员 d 需要 8 个字节，偏移量为 8，恰好紧挨着成员 i 的尾巴，符合自然对齐。成员都自然对齐后，struct 所需总字节数为 16，能够被 8 整除。实例 s 的内存起始地址为 0x16f9771c0，转成十进制就是 6167163328，也能被 8 整除。

利用偏移量访问成员变量

struct Person
{
    int citizenship;
    int age;
};

int main() {
    int *age;
    int *city;
    auto temp = Person { 10, 11};
    auto person = &temp;
    city = (int *)person;
    size_t offset = offsetof(Person, age);
    age = (int *)((unsigned long)city + (unsigned long)offset);
//    age = city + offset / sizeof(int);
    cout << *city << endl;
    cout << *age << endl;
    cout << sizeof(Person) << endl;
    return 0;
}

// output:
// 10
// 11
// 8

上面代码中分别利用了 citizenship 和 age 的偏移量间接通过地址访问了 Person 的成员变量。
